· 五轴加工中心全解析

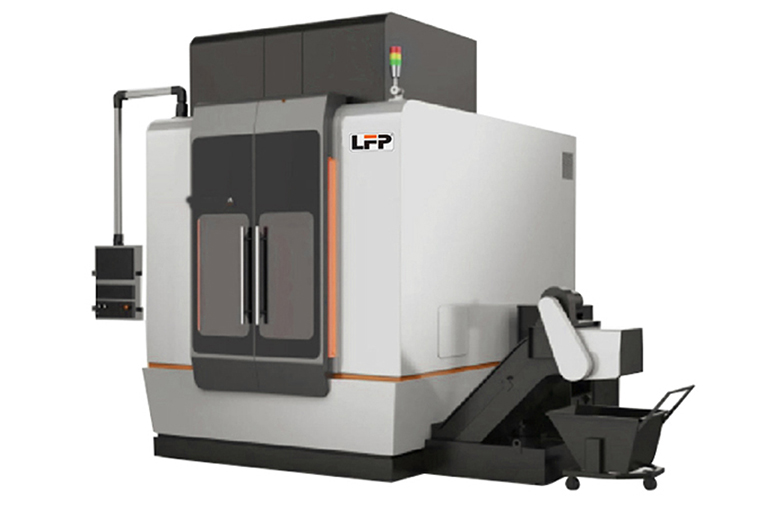

　　五轴加工中心到底能为制造带来什么改变?

　　复杂曲面叶片、深腔模具、异型医疗植入体、一次装夹多面加工零件——这些传统三轴设备难以高效完成的任务，为何在五轴加工中心上变得顺畅?五轴不仅仅是“多两个旋转轴”，它改变了刀具与工件之间的姿态关系，大幅缩短工艺链、降低装夹误差，并在高附加值制造领域建立了效率与精度的新基准。要想真正用好五轴，必须先弄清它的结构形式、运动学原理、编程策略、刀具要求、精度控制以及投资回报。下面按这些维度逐步展开。

　　一、什么是“五轴”?基础概念先厘清

　　机床三个线性进给轴通常为X、Y、Z;在此基础上增加两个旋转自由度(围绕X、Y、Z中任意两轴的旋转，记作A、B、C)即可构成五轴配置。按功能分：

　　五面加工：通过两个旋转轴将工件依次定位到不同面，以多面定位代替反复装夹;旋转轴与线性轴不必联动。

　　五轴联动：加工过程中至少三个线性轴与一个或两个旋转轴同步插补，实现刀具姿态连续调整，适合复杂曲面与包络加工。

　　“有五轴”不等于“会五轴联动”;选机、编程、控制能力决定最终表现。

　　二、为什么要用五轴?优势集中在六个方面

　　一次装夹多面成形：减少装夹次数，降低基准转换误差，提升位置精度。

　　缩短刀具伸出量：通过摆角靠近工面，避免使用超长刀具，减小振动、提高表面质量。

　　优化切削条件：保持切削速度恒定、改善切屑排出，尤其在深腔与倾斜面上效果明显。

　　提升复杂曲面效率：自由曲面、叶片、模具型腔用联动加工可减少补线手工修磨。

　　扩大加工范围：机床空间利用率更高，能处理有侧向特征、斜孔、斜槽的零件。

　　缩短工艺链与交期：工序集中减少在制品搬运，特别适合小批量多品种高附加值零件。

　　三、典型五轴结构形式及其适配场景

　　1. 摇篮式(Trunnion，工作台双旋转)

　　工作台具备A(倾斜)+C(旋转)两自由度，主轴保持垂直。适合中小型工件、高精度定位;重心随倾斜变化需注意负载能力。

　　2. 摆头+转台(Head/Table)

　　主轴头可俯仰(B轴)，工作台旋转(C轴);兼顾较大工件空间与灵活姿态，是通用型方案。

　　3. 双摆头(Head-Head)

　　主轴头实现两个旋转自由度，工作台固定。适用于大尺寸、重型工件，如模具、航空结构件;但旋转部件在主轴端，动态刚性与热漂移需补偿。

　　4. 龙门式五轴

　　横梁+移动滑枕结构，配摆头或万能铣头;加工大尺寸模具、复材结构、航天件。行程大、刚度高，成本亦高。

　　5. 车铣复合五轴

　　在主轴车削的基础上加铣削与多轴联动，实现一次装夹车+铣+钻+攻;用于轴类、回转体、多工位零件。

　　不同结构影响可达角度、负载、排屑路径、刀具长度与维护难度，选型时需结合零件族分析。

　　四、运动学与坐标体系：五轴编程的底层逻辑

　　1. 坐标系层级

　　机床坐标系(MCS)：设备出厂固有零点。

　　工件坐标系(WCS)：编程与测量基准;装夹时需准确对齐。

　　刀具坐标/刀尖点：随旋转轴变化实时计算。

　　2. RTCP(Rotating Tool Center Point)/刀尖跟踪

　　当摆角改变时，机床自动补偿刀尖位置，使编程时以工件坐标为主，不必手工换算补差;是高端五轴控制的标配能力。

　　3. 旋转顺序与奇异点

　　不同控制系统内部旋转顺序不同;当旋转轴接近±90°时可能出现运动反转或非线性增益，需在CAM中设避让策略。

　　4. 线速度与角速度协同

　　联动加工时需根据刀尖轨迹同步线速与角速;高速表面加工要防“角点减速”导致刀痕。

　　五、五轴控制系统要看哪些核心功能?

　　联动插补精度与前瞻控制：高速小段刀路时保持平滑过渡，减少抖纹。

　　RTCP/刀长补偿：支持多刀具、自动测刀、实时刀尖跟踪。

　　动态误差补偿：热漂移、重力弯曲、丝杠误差在线修正。

　　光顺/超精插补：NURBS、样条插补提升曲面质量。

　　碰撞保护：机床模型、刀柄、夹具实时监控，避免干涉。

　　自动换头/换台接口：复杂加工单元化控制。

　　主流数控品牌(西门子、发那科、海德汉、马扎克自研、华中、广数等)在五轴功能深度上差异明显，需依项目比对。

　　六、CAM编程流程：从模型到安全刀路

　　导入CAD模型，定义毛坯、成品与工件坐标。

　　指定加工面并设置安全区。

　　选择策略：等高粗/精、流线、投影、曲面五轴包络、刀轴引导曲线、型腔残料再加工。

　　设定刀轴控制：法向、固定角、倾斜、自动避让、变线/变面引导。

　　碰撞检测：刀具、刀柄、主轴头与夹具、治具检查;必要时自动回缩。

　　后处理：输出适配机床控制格式(如Fanuc、Siemens、Heidenhain、Mazatrol等)。

　　仿真验证：NC代码级仿真和机床级仿真双重确认，防止实际干涉。

　　小批量高价值零件建议建立“虚拟试切—空运—慢速切入”流程，降低事故成本。

　　七、刀具与夹具：五轴表现能否落地的关键硬件

　　1. 刀具类型

　　球头立铣刀：曲面精加工主力;刀痕均匀。

　　圆鼻立铣刀：兼顾粗精;肩部过渡更强。

　　锥柄长颈刀：深腔、陡壁避让;配合摆角缩短有效伸出。

　　PCD/CBN刀具：铝合金、高硬度材料镜面级表面。

　　2. 刀柄系统

　　热装、液压夹头、弹性夹头、HSK/BT/Capto等形式;高速联动推荐高精度平衡刀柄。

　　3. 夹具策略

　　五轴专用自定心夹具;

　　零点定位系统(大幅缩短换装时间);

　　真空吸附治具(薄壁件);

　　加工中翻转/辅助支撑以减振。

　　八、五轴加工精度的决定因素

　　几何精度：线性轴直线度、垂直度;旋转轴分度精度、回转跳动。

　　动态精度：高速启动制动引起的结构变形;前瞻控制减轻加减速误差。

　　热稳定：主轴、丝杠热伸长;需热平衡启动与补偿模型。

　　RTCP标定：通过球杆仪、激光干涉、动态球杆测试标定旋转中心位置。

　　测头在线检测：加工中测量工件特征并补偿误差;闭环提升尺寸可靠性。

　　刀具磨损补偿：自动测刀站或在线刀具磨损预测，保持一致表面质量。

　　九、典型行业应用案例思路

　　1. 航空航天

　　整体叶轮、涡轮叶片、机匣、结构加筋壁板;薄壁件需小切深高进给+联动摆角减振。

　　2. 汽车与模具

　　冲压模、注塑模复杂曲面;电极多面定位;模芯深腔可摆角精修减少放电。

　　3. 医疗器械

　　膝关节、髋臼杯、手术器械自由曲面;批量小、个性化，需要高效换装与数字化编程。

　　4. 能源与压缩机

　　叶轮、叶盘、转子槽;对材料去除率与型面一致性要求高。

　　5. 消费电子与金属外观件

　　多面倒角、复合曲面壳体、光学结构件;追求外观纹理与镜面效果。

　　十、五轴加工中心选型流程

　　依“零件→工艺→机型→控制→配套→预算”六步判断：

　　零件尺寸与重量：决定行程、工作台承载与机型布局(摆头/摇篮/龙门)。

　　材料与切削特征：钛合金、镍基、硬钢需更高主轴扭矩与刚性;铝件追求高速主轴。

　　精度与表面要求：决定控制系统档次、测头配置、热补偿能力。

　　工艺路径：五面定位还是联动?占比多少?

　　自动化需求：换刀库容量、托盘池、机器人上下料、线体集成。

　　数字化与互联：DNC、OPC UA、状态监测、远程诊断。

　　售后与应用支持：五轴应用工程经验往往比硬件更值钱。

　　十一、投资与回报：算清五轴的真实成本

　　投入：设备购置、场地基础、刀具夹具、测量系统、CAM软件、人员培训、调试时间。

　　回报：

　　工序集中减少搬运与等待;

　　装夹工时降低;

　　废品率下降(基准一致);

　　复杂件加工能力带来高附加值订单;

　　交付周期缩短增强竞争力。

　　建议用“年加工零件数×单件节省工时×人工+设备折旧+废品率改进”建立量化模型，评估投资回收期。

　　十二、运行维护与管理要点

　　防碰撞管理：装夹前干涉检查;程序仿真必不可少;首件慢速试切。

　　主轴保养：定期检查轴承温升、震动;刀柄清洁保持锥面精度。

　　旋转轴维护：减速机润滑、制动器磨损、编码器校准。

　　导轨丝杠润滑与清洁：高粉尘材料(石墨、电极)需加强防护。

　　热漂移管理：预热程序;环境温控;实时补偿曲线。

　　数据采集：利用机床监控系统记录稼动率、报警、刀具寿命，指导工艺改进。

　　十三、发展趋势：五轴技术正在向何处去?

　　高速高精复合：线速度提升、加速度增大、纳米级插补改善表面。

　　增减材一体化：激光熔覆/3D打印+五轴切削复合，修复昂贵零件。

　　数字孪生工艺链：虚拟机床+真实控制参数同步，实现无碰撞预验证。

　　自动化柔性单元：托盘库、刀库、机器人协同组成无人化夜班工厂。

　　刀具姿态智能优化：基于仿真数据的自适应切削参数调整，延长刀具寿命、改善表面。

　　在线过程监测：切削力、振动、主轴功率实时回馈，闭环调参趋于普及。

　　五轴加工中心把“姿态自由度”交给了机床与控制系统，也把“工艺决策”交给了工程师。只要在选型阶段把零件族、工艺路线、精度要求、自动化水平与预算算清，配合成熟的CAM与测量控制手段，五轴并不是高不可攀的“豪华装备”，而是提升制造能力、缩短交期、进入高附加值市场的必备工具。
