· 五轴加工中心深度解析：它为何代表制造业的巅峰精度？

　　为什么越来越多的高端制造企业都在引入五轴加工中心?它与普通三轴机床相比，到底强在哪里?在航空航天、医疗器械、汽车模具乃至精密仪器领域，五轴加工中心被誉为“数控机床的皇冠”，不仅代表着高精度加工的极致水平，更体现了一个工厂的制造实力。

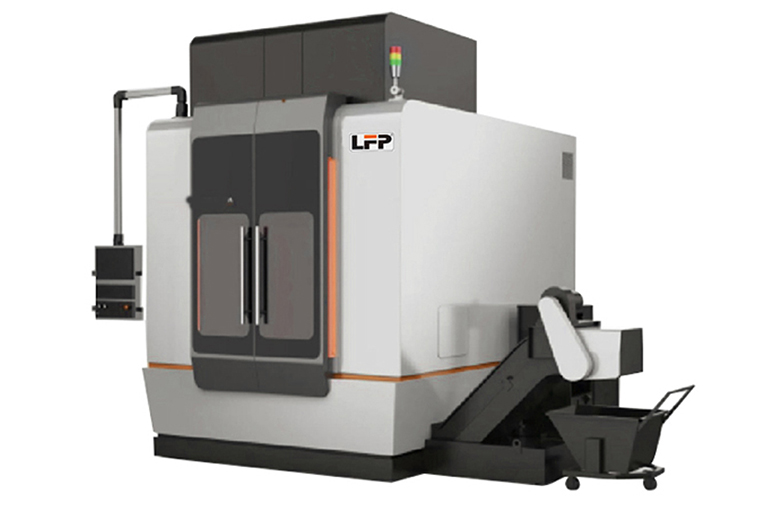

　　一、五轴加工中心是什么?为什么被称为“制造业的灵魂设备”?

　　传统的三轴机床(X、Y、Z三个方向)只能进行平面加工或简单曲面的操作;而五轴加工中心在三轴的基础上增加了两个旋转轴(A、B或C)，可让刀具从任意角度接近工件，实现多面、复杂曲面和空间曲线的精密切削。

　　简单理解：

　　三轴机床能“削平面”，五轴机床能“雕世界”。

　　五轴的意义在于：

　　空间自由度更高，一次装夹即可完成多面加工;

　　减少误差积累，提升复杂零件的精度;

　　提升效率，缩短工艺流程与装夹时间;

　　支持复杂曲面加工，如飞机叶片、涡轮、汽车模具等。

　　二、五轴加工中心的结构组成

　　1. 主轴系统

　　主轴是切削运动的核心部件，负责刀具旋转。高速、高刚性的主轴可直接影响加工质量。

　　常见转速区间为12000–40000rpm，高端机型甚至配备电主轴实现无级变速与恒扭矩输出。

　　2. 工作台系统

　　五轴机床通常采用旋转+摆动的复合结构，可分为：

　　双转台结构(A、C轴)：工件旋转实现多角度切削;

　　摇篮式结构(B轴+回转台)：更适合大型工件加工;

　　刀具摆头式(B、C轴在主轴端)：可保持工件固定，刀具多方向运动。

　　3. 控制系统(CNC)

　　是五轴加工的“灵魂”。

　　常见控制系统包括FANUC、西门子、海德汉、三菱、华中数控等。

　　高端系统支持五轴联动插补控制，可实现平滑的空间曲线加工。

　　4. 刀库与自动换刀系统(ATC)

　　刀库容量一般为30–120把，自动换刀系统通过机械臂快速换刀，提升连续加工效率。

　　5. 伺服驱动系统

　　伺服电机控制五个运动轴的协调与同步，直接决定加工精度与动态响应能力。

　　6. 冷却与排屑系统

　　采用高压冷却与自动排屑机，确保长时间高速切削下的热稳定性与环境整洁。

　　三、五轴加工的主要类型与原理

　　1. 摆头式五轴(主轴摆动)

　　主轴可在两个方向旋转;

　　工件固定不动;

　　适用于大型、重型零件。

　　优点： 加工灵活、工件稳定。

　　缺点： 机构复杂，主轴承重高。

　　2. 摇篮式五轴(工作台旋转)

　　工作台可绕两个方向旋转;

　　刀具沿X、Y、Z移动。

　　优点： 结构刚性强，精度高。

　　缺点： 工件重量受限，适合中小件。

　　3. 双回转台式五轴

　　工件可同时旋转、倾斜;

　　主要用于精密模具与复杂曲面。

　　优点： 加工精度极高，动态响应快。

　　缺点： 成本高、调试复杂。

　　四、五轴加工中心的优势解析

　　1. 一次装夹完成多面加工

　　传统三轴机床加工复杂零件需要多次装夹，而五轴机床可一次完成，大幅减少定位误差与装夹时间。

　　2. 复杂曲面加工能力强

　　在航空、医疗、模具行业中，许多零件具有自由曲面结构，只有五轴机床才能实现高精度加工。

　　3. 提高刀具寿命与切削效率

　　通过优化刀具入射角，可避免刀尖集中受力与摩擦，延长刀具寿命并提升表面光洁度。

　　4. 精度稳定、效率提升

　　五轴机床可在一次运行中连续加工多个方向，减少程序切换与停机次数，提升整体节拍。

　　5. 减少设备数量与空间

　　一台五轴机床可替代多台三轴机床及多道工序，节省车间空间与人力成本。

　　五、五轴加工中心的应用领域

　　1. 航空航天

　　用于加工涡轮叶片、发动机壳体、机翼骨架等复杂结构件，对精度和表面质量要求极高。

　　2. 汽车制造

　　常用于模具、发动机缸体、变速箱壳体等核心部件的高效加工。

　　3. 医疗器械

　　如骨科植入件、牙科修复体、手术刀具等，形状复杂且需高表面光洁度。

　　4. 模具行业

　　适用于注塑模、压铸模、冲压模的精密加工，能极大缩短模具开发周期。

　　5. 精密电子与光学

　　用于手机结构件、光学镜座、相机外壳、电子模组支架等。

　　六、如何选择合适的五轴加工中心?

　　1. 根据零件特性选结构

　　重型件：摆头式;

　　中小型精密件：摇篮式;

　　模具与复杂曲面：双转台式。

　　2. 注重控制系统性能

　　系统需支持五轴联动功能、高精插补与动态补偿。

　　3. 主轴参数匹配材料

　　铝合金、塑料 → 高速主轴;

　　钢件、钛合金 → 高扭矩主轴。

　　4. 看刚性与精度指标

　　导轨形式(线轨/硬轨)、热补偿设计、重复定位精度、动态响应等都是核心参数。

　　5. 售后服务与技术支持

　　五轴设备调试复杂，必须选择具备应用经验与培训体系的厂家，否则后期调试成本极高。

　　七、使用与维护要点

　　日常维护

　　清理铁屑与冷却液;

　　检查润滑系统与空气压力;

　　每日校验零点与刀具状态。

　　定期检测

　　校正旋转轴精度;

　　检查主轴同轴度;

　　更新CNC系统软件。

　　环境控制

　　保持恒温、低震动;

　　远离高湿与粉尘环境。

　　操作培训

　　五轴编程难度高，应进行专业CAM培训;

　　熟悉加工仿真与刀具路径优化。

　　八、五轴加工的未来趋势

　　1. 智能化与自动化

　　AI辅助编程、刀具路径优化、实时误差补偿，将进一步提高加工效率。

　　2. 联网与数据化

　　五轴机床接入MES系统，实现生产进度、刀具寿命、能耗监控的可视化。

　　3. 超高速与高精密

　　主轴转速突破40000rpm，加工精度提升至微米级甚至纳米级。

　　4. 混合制造

　　五轴机床结合3D打印+切削技术，实现增减材一体化生产。

　　九、结语

　　五轴加工中心代表着制造业的最高水准。

　　它不仅仅是一台机床，更是一套智能、高精、柔性化生产系统。

　　从航空叶片到汽车模具，从医疗器械到高端电子，五轴技术让设计者的想象力得以在现实中精确呈现。

　　在这个“精度决定竞争力”的时代，掌握五轴加工，就等于掌握了制造的未来。
