卧式摇篮五轴加工中心

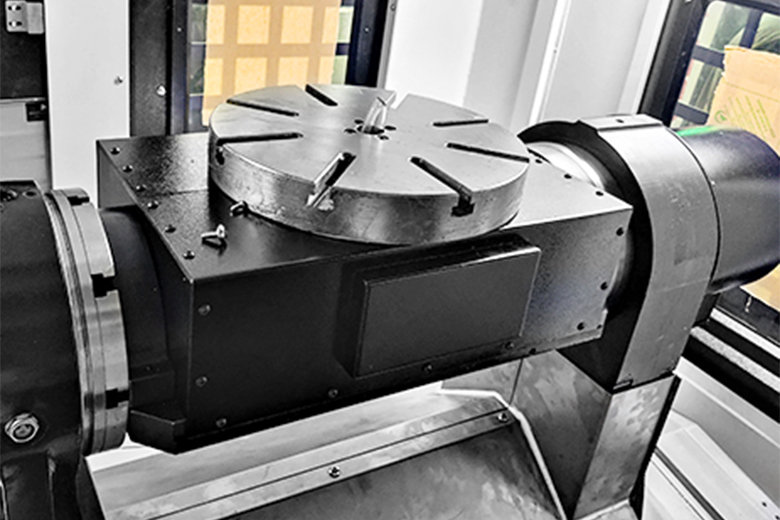

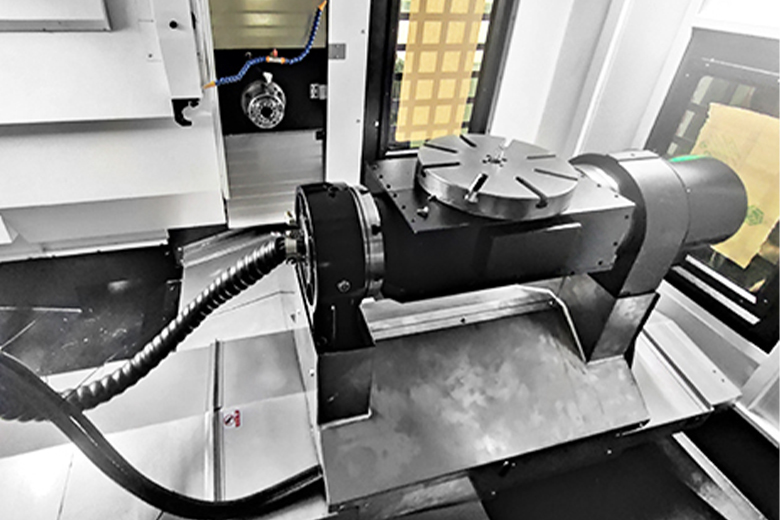

高速高刚性卧式加工中心搭配摇篮式旋转工作台,机床主轴、内部空间利用率高,排屑方便,零件可旋转至拉门最外侧,使操作员更方便进行上下料。 实现五轴控制,一次装夹完成五面加工。适用于:LED幕墙、大型通讯腔体等需要多面加工的高精度零件产品。


高速高刚性卧式加工中心搭配摇篮式旋转工作台,机床主轴、内部空间利用率高,排屑方便,零件可旋转至拉门最外侧,使操作员更方便进行上下料。 实现五轴控制,一次装夹完成五面加工。适用于:LED幕墙、大型通讯腔体等需要多面加工的高精度零件产品。
高速高刚性卧式加工中心搭配摇篮式旋转工作台,机床主轴、内部空间利用率高,排屑方便,零件可旋转至拉门最外侧,使操作员更方便进行上下料。 实现五轴控制,一次装夹完成五面加工。适用于:LED幕墙、大型通讯腔体等需要多面加工的高精度零件产品。
机械特性
1、一次性装夹,完成五个面加工,编程方便快捷
2、提高生产效率,减少人工成本,保证零件一致性

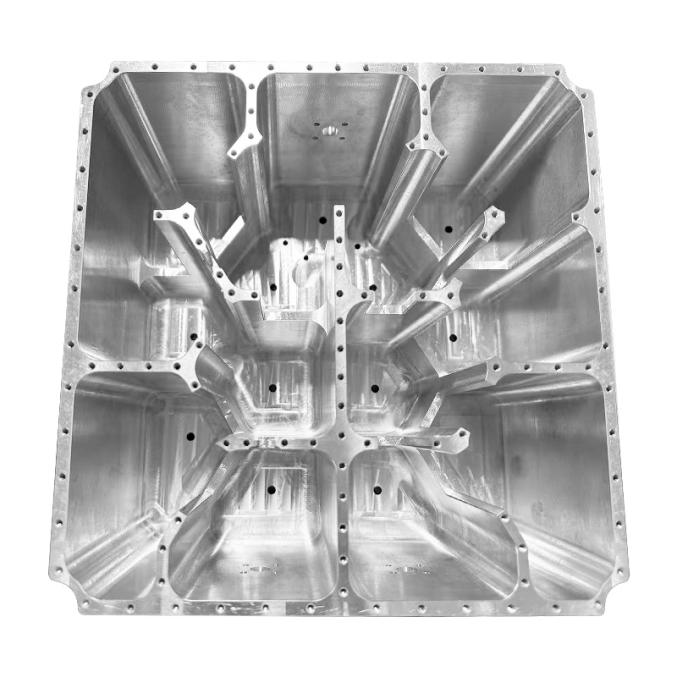

加工工件
规格  | 单位  | LS-HV1000 LS-HV1000A  |

 行程  | X轴行程(动柱左右)  | mm 1100 1100  |
Y轴行程(主轴上下)  | mm 520 650  | |
Z轴行程(主轴前后)  | mm 640 640  | |
A轴行程  | 度 ±90 ±90  | |
主轴鼻端至工作台中心距离  | mm 230~680 230~680  | |
主轴中心至工作台中心左移距离  | mm 0~520 0~520  | |
最大回转直径  | mm 1500 1500  | |

 液压工作台  | 工作台面积  | mm 350 350  |
工作台T型槽(个数*槽宽*间距)  | / 5*14*100 5*14*100  | |
A工作台分度  | 度 90 90  | |
C工作台分度  | 度 0.001 0.001  | |
分割精度  | SEC 8 8  | |
重复精度  | SEC ±4 ±4  | |
最大承重  | Kg 600 600  | |
主轴  | 主轴最高转速  | rpm 12000 12000  |
主轴锥度  | BT40 BT40  | |
主轴转速范围  | rpm/min 50-12000(直联) 50-12000(直联)  | |
 自动换刀装置 /ATC  | 刀柄形式  | / BT40 BT40  |
刀库容量  | T 24 24  | |
最大刀具直径(满刀)  | mm φ80 φ80  | |
最大刀具长度  | mm 250 250  | |
最大刀具重量  | Kg 8 8  | |
刀具交换方式  | / 机械手式换刀 机械手式换刀  | |
进给  | X/Y/Z轴快速移动  | m/min 48 48  |
进给速度  | mm/min 0~10000 0~10000  | |
导轨形式  | / 线轨导轨 线轨导轨  | |
精度  | 定位精度  | mm 0.01 0.01  |
重复定位精度  | mm 0.005 0.005  | |
系统  | 系统配置  | / 三菱 三菱  |
 其他  | 主轴电机功率  | Kw 7.5-11 7.5-11  |
电源要求  | V 380 380  | |
所需气压  | Kg/cm² 6 6  | |
机床重量  | Kg 4500 5500  | |
机床尺寸  | mm 2800*2900*2250 2800*2900*2450  |
