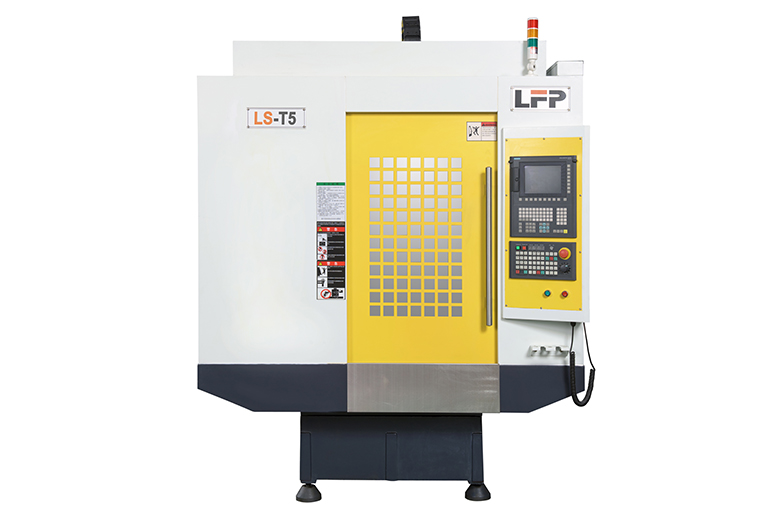

LS-T5高速钻铣加工中心
★机床介绍：
+经过多道热处理，整机精度长期有效，六点支撑，确保高精度位移性能
+前置式刀库,换刀速度敏捷，有效提高生产效率和可靠性
+全部封闭防护罩设计,后冲水排屑功能，具有高可靠性
★适用范围：
+精密零件、手机、3C产品
★机床介绍：
+经过多道热处理，整机精度长期有效，六点支撑，确保高精度位移性能
+前置式刀库,换刀速度敏捷，有效提高生产效率和可靠性
+全部封闭防护罩设计,后冲水排屑功能，具有高可靠性
★适用范围：
+精密零件、手机、3C产品
★机床特点：
+高刚性
高刚性的床身结构设计
+高速化
主轴最高转速20000/24000/30000RPM
三轴快速移位：X/Y/Z轴48m/min/(56或60选配)
高速夹臂式换刀系統
+高效率
主轴直接传动系統
+省空间
机台占地空间小，使有效空间获得最大使用
项目型号 | 单位 | LS-T5 | LS-T6 | LS-T7 | |
行 程 | X轴 | mm | 500 | 600 | 700 |
Y轴 | mm | 400 | 400 | 400 | |
Z轴 | mm | 300 | 300 | 300 | |
工作台尺寸 | mm | 650×400 | 700×420 | 800×420 | |
工作台承重 | kg | 250 | 350 | 400 | |
工作台T型槽规格 | 3-14-100 | 3-14-100 | 3-14-100 | ||
工作台面至主轴鼻端距离 | mm | 150-450 | 150-450 | 150-450 | |
主轴中心至立柱导轨面距离 | mm | 450 | 420 | 420 | |
主轴锥孔规格 | BT-30 | BT-30 | BT-30 | ||
主轴转速 | rpm/min | 20000/24000 | 20000/24000 | 20000/24000 | |
主轴马达功率 | kw | 5.5 | 5.5 | 5.5 | |
三轴马达功率(三菱) | kw | 1.5/1.5/3 | 1.5/1.5/3 | 1.5/1.5/3 | |
三轴马达功率(FANUC) | α8/α8/α12 | α8/α8/α12 | α8/α8/α12 | ||
三轴快速位移X/Y/Z | m/min | 48148148 | 48148148 | 48148148 | |
三轴切削进给率 | mm/min | 1-12000 | 1-12000 | 1-12000 | |
定位精度 | mm | ±0.003/300 | ±0.003/300 | ±0.003/300 | |
重复精度 | mm | ±0.0025 | ±0.0025 | ±0.0025 | |
刀库换刀型式 | 夹臂式 | 夹臂式 | 夹臂式 | ||
刀库容量 | pcs | 16 | 16 | 16 | |
电源需求 | KVA | 15 | 15 | 15 | |
气压需求 | kg/cm² | ≥6 | ≥6 | ≥6 | |
整机重量 | kg | 3000 | 3200 | 3200 | |
占地面积(长×宽×高) | mm | 1700×2200×2250 | 1700×2200×2250 | 2000×2200×2250 | |
控制器 | 三菱/FANUC | 三菱/FANUC | 三菱/FANUC | ||
