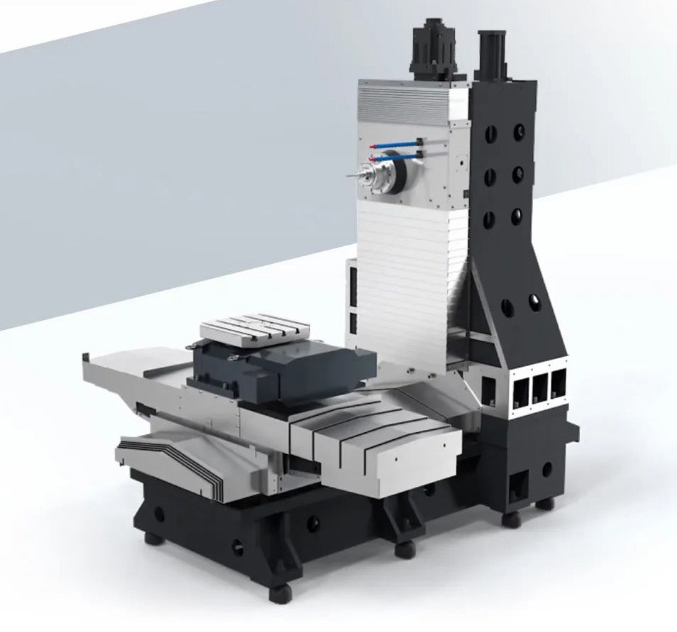

LS-H8 是一款中小型高效卧式加工中心,具有结构紧凑,速度快,精度高,稳定性好等特点。工件在一次性装夹后, 搭配0.001° 转台可实现任意分度及联动加工 , 可完成多个面的铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工。主要适用于新能源汽车行业和LED行业的中小型箱体类、板类、盘类、阀门类、壳体类等复杂零件的批 量加工。
整体结构稳定 刚性保障
整机结构采用十字滑台结构,结构紧凑,机身采用超大稳固底座,高刚性的大跨距人字形立柱,高速切削不震动不变形。基础大件均采用优质树脂砂造型、HT300高强度铸铁材料铸造而成,并进行二次时效处理。经过有限元分析优化设计,保证机床的高刚性和稳定性。

动态响应快瞬间到位
三轴导轨全部采用35滚柱重负荷型线轨,承载能力强,刚性高,低摩擦。C3 级高精密滚柱丝杠,预拉伸结构,可消除部分热延伸。大导程,低噪音,动态响应快,三轴48m/min高速移动,以实现高速切削。
高速主轴单元极致加工体验
主轴采用BT40-12000r/min 直联主轴,可选配15000/18000 20000r/min电主轴,主轴环喷+外置切削冲水,提高加工工件 质量和刀具使用寿命。主轴前端使用迷宫设计,带气幕保护功能,防止切削液进入主轴轴承。标配水冷机,持续降温,确保主轴加工精度和稳定性。可选配中心出水,满足腔体类零件加工。
大容量刀库满足多种加工需求
机床配备24T顶置刀库,刀库位于机台上方,防护效果好,内部空间大,避免夹具旋转或大工件干涉。可选配32T/40T刀库 ,刀具容量大,占用空间小,自动换刀选取灵活,满足工件多种刀具加工的需求。
后置水箱排屑节约面积
机床排屑标配两侧斜坡后排,内部设有冲水装置,水箱后置设计,人性化,高效率,双层水箱过滤系统结构,为工件加工提 供良好的切削液。可选配3MPa中心出水,过滤系统与水箱集 成一体式,节省占地面积。
名称  | 单位  | 参数  | |
行程范围  | X/Y/Z轴行程  | MM  | 800/650/650  |
最大旋转直径  | MM  | φ1000  | |
工作台  | 工作台尺寸  | MM  | 400×400  |
最大承载  | KG  | 350  | |
最小分度角度  | o  | 0.001°  | |
T型槽(槽数×槽宽×间距)  | MM  | 5×14×80  | |
主轴  | 主轴转速  | RPM  | 12000  |
主轴锥孔  | /  | BT40  | |
主轴直径  | MM  | φ150  | |
丝杠  | 直径/螺距(X/Y/Z)  | /  | 4016  |
导轨  | 线轨宽度(X/Y/Z)  | /  | 35MM(滚柱重载)  |
速度  | 切削进给速度范围  | MM/MIN  | 1-15000  |
X/Y/Z轴快移速度  | M/MIN  | 48/48/48  | |
精度  | 定位精度(X/Y/Z)  | MM  | 0.01(全行程)  |
重复定位精度(X/Y/Z)  | MM  | 0.006(全行程)  | |
刀库  | 刀库容量  | 把  | 24/32/40  |
刀具长度  | MM  | 300  | |
最大直径(满刀/邻空刀)  | MM  | φ75/Φ120  | |
其他  | 机床重量(约)  | KG  | 6000  |
