整体高刚性设计
机床主体为倒T型床身、箱中箱结构立柱、主轴箱正挂布局 具有高刚性,高强度,高稳定性
整机主要由床身、立柱、主轴箱、转台等部件组成 模块化设计,基础大件均采用优质树脂砂造型
高强度铸铁材料铸造而成
主要铸件均经过有限元分析,筋格合理布置
经过二次时效处理,使机床获得高刚性和稳定的精度

精密驱动 精度保证
机床三轴均使用重承载滚柱线性导轨

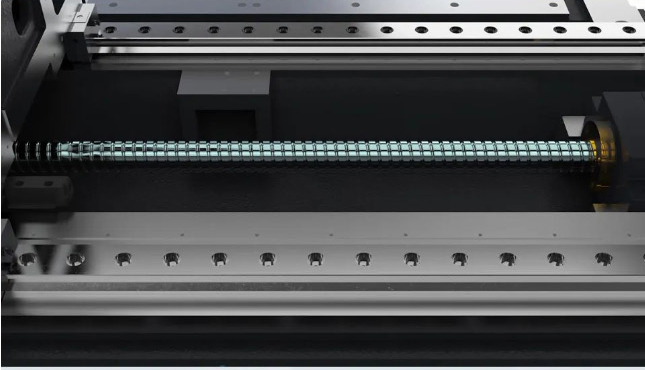

进给系统采用高精密滚珠丝杠搭配进口高精密轴承 确保机床的刚性和精度要求
三轴采用高可靠性、密封性能良好的
数字式交流伺服电机,保证良好的动态性能

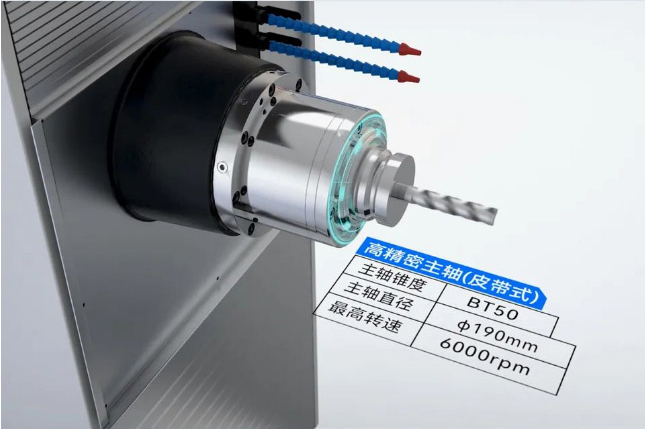

皮带主轴 加工够力
主轴采用BT50/6000RPM 皮带式主轴
由伺服电机驱动控制,结构紧凑
扭矩大,振动小,切削加工稳定
标配水冷机对主轴降温,提高轴承使用寿命 降低主轴热变形对加工精度造成影响
也可选配直联主轴、中心出水主轴、电主轴 BT40 主轴等多选配置

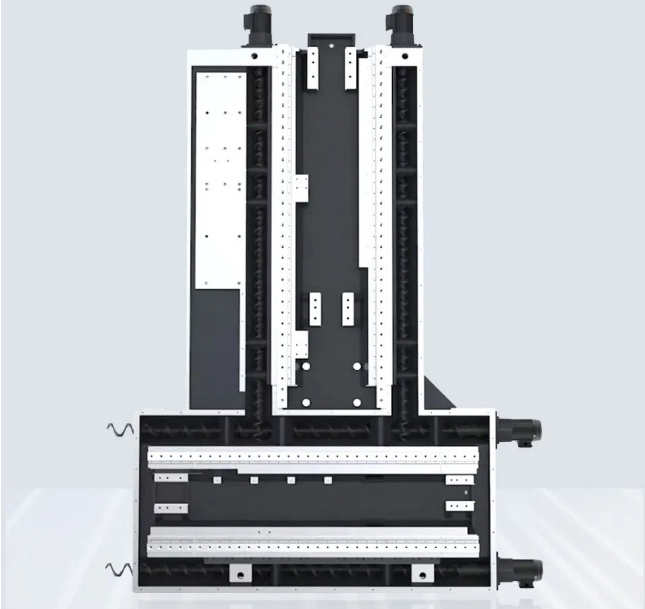

螺旋排屑 清理方便
立柱两侧螺旋排屑器与X轴前后螺旋排屑器
组成2+2四螺排结构
并搭配链式排屑机,排屑更顺畅,清理更轻松

行程范围  | 三轴行程(X/Y/Z)  | MM  | 1050/750/900  |
工作台  | 工作台尺寸 最大承载 最小分度角度 T型槽 (槽数×槽宽×间距)  | MM KG 0 MM  | 630×630 1200 1/0.001°(OP) 5×18×100  |
主轴  | 主轴转速 主轴锥孔 主传动方式  | RPM / /  |
 6000 BT50 皮带传动  |
丝杠  | 滚珠螺杆直径(X/Y/Z)  | φ40/Φ40/φ50  | |
导轨  | 线轨宽度  | MM  | X:45(滚柱重载) Y:45(滚柱重载) Z:55(滚柱重载)  |
精度  | 定位精度(X/Y/Z) 重复定位精度(X/Y/Z)  | MM
 MM  |
 0.01 0.006  |
其他  | 机床重量  | KG  | 10000  |
