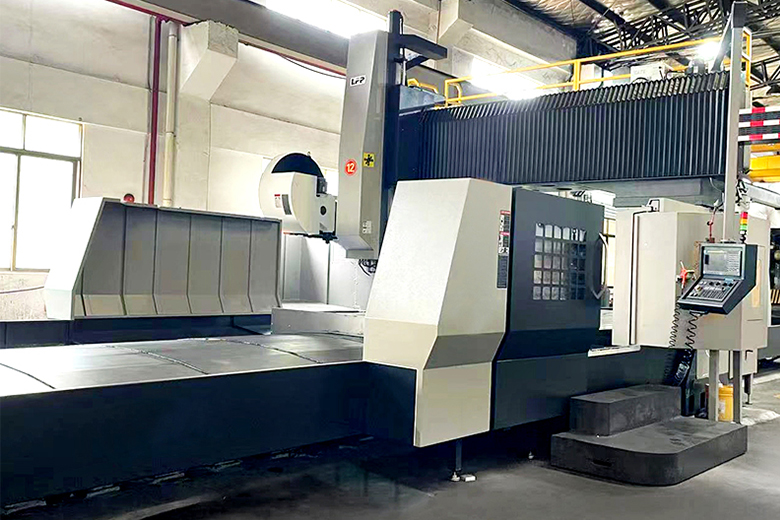

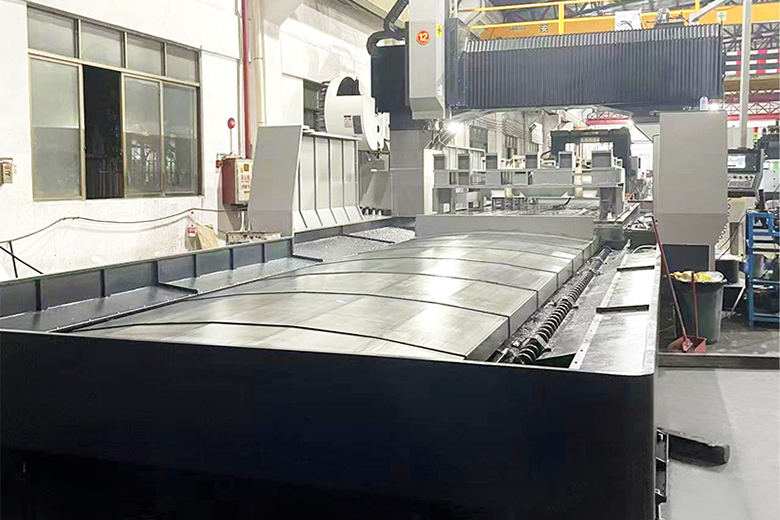

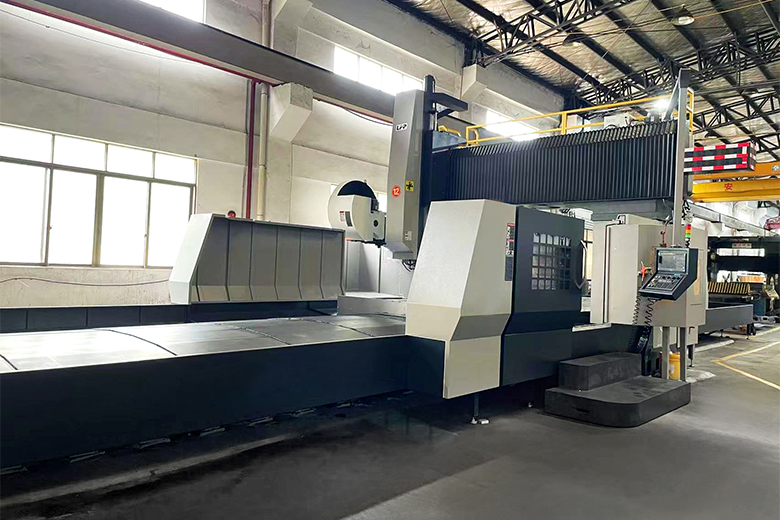

LS-BU系列龙门加工中心

我公司新研发的G-BU桥式五轴龙门加工中心机床,可广泛应用于汽车、能源、模具、船舶等行业的零件加工,以加工黑色和有色金属中小型复杂零件为对象,进行五面体及五轴联动加工,融入高动态性能加工理念,使其具有加工复杂空间曲面所需的高速度、高精度等特点。该机型工作台沿X轴方向大于4米。Y轴行程大于3.2米。

LS-BU系列龙门加工中心
LS-BU系列龙门加工中心
LS-BU系列龙门加工中心
LS-BU系列龙门加工中心
产品描述

我公司新研发的G-BU桥式五轴龙门加工中心机床,可广泛应用于汽车、能源、模具、船舶等行业的零件加工,以加工黑色和有色金属中小型复杂零件为对象,进行五面体及五轴联动加工,融入高动态性能加工理念,使其具有加工复杂空间曲面所需的高速度、高精度等特点。该机型工作台沿X轴方向大于4米。Y轴行程大于3.2米。

产品参数

名称

单位

G-BU25∞

G-BU30∞



 工 范 围

工作台行程(X轴)

mm

2200~0

滑鞍行程(Y轴)

mm

2700

3800

滑枕行程(Z轴)

mm

1000

主轴端面到工作台面距离

mm

100-1100

有效门宽

mm

3300

3800



 作 台

工作台尺寸

mm

2500×(4000~co)

3000×(4000~0)

工作台承重

kg/m²

5000

T型槽宽度

mm

28



 轴

主轴电机功率

kw

标配43/52;选配56/70;45

转速范图

r/min

标配100~24000(HSK63A);选配100~18000(HSK63A);100~15000(HSK100A)

最大输出扭矩

Nm

标配76/83;选配90/111;120/145

滑枕截面

mm

420*420



 度

切削进给速度范围

mm/min

20000/20000/20000

X、Y、Z轴快移速度

mm/min

30000/30000/24000



 它

数控系统


SIEMENS840DSL

Z轴配重


2-油压+氮气平衡
