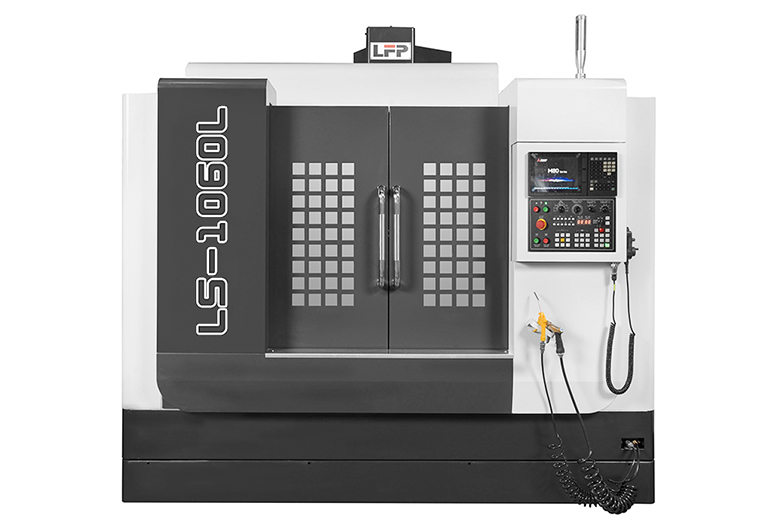

LS-1060L二轴线轨加工中心
★机床特点:
+超大尺寸的床身设计,X Y 轴采用宽型线性滑轨,
Z 轴采用硬轨提高刚性，高速高精度和高稳定性完美结合。 +可选配直接式主轴驱动,低噪音，大扭矩，配合
纔性滑轨的快速移动,取得非凡诜削效果。 +特别适合于産品和模具零件加工。
+可选配更高刚性、更高精度的直接式12000转、15000转高速主轴。 +线轨快速移位最高可达30 m/min。
★适用范圉：
+精密模具、零件、五金、汽车
+超大尺寸的床身设计,X Y 轴采用宽型线性滑轨,
Z 轴采用硬轨提高刚性，高速高精度和高稳定性完美结合。 +可选配直接式主轴驱动,低噪音，大扭矩，配合
纔性滑轨的快速移动,取得非凡诜削效果。 +特别适合于産品和模具零件加工。
+可选配更高刚性、更高精度的直接式12000转、15000转高速主轴。 +线轨快速移位最高可达30 m/min。
★适用范圉：
+精密模具、零件、五金、汽车
★机床特点:
+超大尺寸的床身设计,X Y 轴采用宽型线性滑轨,
Z 轴采用硬轨提高刚性，高速高精度和高稳定性完美结合。 +可选配直接式主轴驱动,低噪音，大扭矩，配合
纔性滑轨的快速移动,取得非凡诜削效果。 +特别适合于産品和模具零件加工。
+可选配更高刚性、更高精度的直接式12000转、15000转高速主轴。 +线轨快速移位最高可达30 m/min。
★适用范圉：
+精密模具、零件、五金、汽车
项 目 | 型号 | 单位 | LS-650L | LS-850L | LS-1060L | LS-1165L | LS-1265L | LS-1270L | LS-1370L | LS-1580L | LS-1690L | LS-1890L | |
行 程 | X轴 | mm | 600 | 800 | 1000 | 1100 | 1200 | 1200 | 1300 | 1500 | 1600 | 1800 | |
Y轴 | mm | 500 | 500 | 600 | 650 | 650 | 700 | 700 | 800 | 900 | 900 | ||
Z轴 | mm | 500 | 500 | 600 | 600 | 600 | 600 | 600 | 700 | 600 | 600 | ||
工作台尺寸 | mm | 800×500 | 1000×500 | 1300×600 | 1300×600 | 1300×600 | 1360×700 | 1400×700 | 1700×800 | 1800×900 | 2000×900 | ||
工作台承重 | kg | 350 | 450 | 800 | 800 | 800 | 1000 | 1000 | 1500 | 1600 | 1800 | ||
工作台T型槽规格 | 3-18-144 | 5-18-90 | 5-18-100 | 5-18-100 | 5-18-100 | 5-18-122 | 5-18-122 | 5-22-140 | 5-22-165 | 5-22-165 | |||
工作台面至主轴鼻端距离 | mm | 110-610 | 110-610 | 70-670 | 150-750 | 150-750 | 87-687 | 120-720 | 130-830 | 160-760 | 160-760 | ||
主轴中心至立柱导轨面距离 | mm | 560 | 560 | 655 | 690 | 690 | 785 | 810 | 810 | 950 | 950 | ||
主轴规格 | BT-40 | BT-40 | BT-40 | BT-40 | BT-40 | BT-40/BT-50 | BT-50 | BT-50 | BT-50 | BT-50 | |||
主轴转速 | rpm/min | 8000/10000 | 8000/10000 | 8000/10000 | 8000/10000 | 8000/10000 | 8000 | 8000 | 8000 | 6000 | 6000 | ||
主轴马达功率 | kw | 5.5(β8) | 7.5(β8) | 11(β12) | 11(β12) | 11(β12) | 11/15(β15) | 11/15(β15) | 18.5(β 15) | 18.5(βIP30) | 22(βIP30) | ||
三轴马达功率(三菱) | kw | 21212 | 21212 | 3/313 | 31313 | 31313 | 3/3/3 | 3/3/3 | 4.514.5/4.5 | 4.5/4.5/4.5 | 4.517/4.5 | ||
三轴马达功率(FANUC) | β12/β12/β12 | β12/β12/β12 | β22/β22/β22 | β22/β22/β22 | β22/β22/β 22 | β30/β30/β30 | β30/β30/β30 | β30/β30/β30 | β40/β40/β40 | β40/β40/β40 | |||
三轴快速位移X/Y/Z | m/min | 30130/20 | 30/30/20 | 24124/20 | 24/24/20 | 24124/20 | 24/24/20 | 24/24/20 | 24124/20 | 24/24/20 | 24/24/20 | ||
三轴切削进给率 | mm/min | 1-12000 | 1-12000 | 1-12000 | 1-12000 | 1-12000 | 1-12000 | 1-12000 | 1-12000 | 1-12000 | 1-12000 | ||
定位精度 | mm | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.005/300 | ±0.005/300 | ||
重复精度 | mm | ±0.0025 | ±0.0025 | ±0.0025 | ±0.0025 | ±0.0025 | ±0.0025 | ±0.0025 | ±0.0025 | ±0.0025 | ±0.0025 | ||
刀库换刀型式 | 斗笠式/圆盘式(选配) | 門笠式/圆盤式(選配) | 斗笠式/圆盘式(选配) | 斗笠式/圆盘式(选配) | 斗笠式/圆盘式(选配) | 斗笠式/圆盘式(选配) | 斗笠式/圆盘式(选配) | 門笠式/圆盤式(選配) | 斗笠式/圆盘式(选配) | 斗笠式/圆盘式(选配) | |||
刀库容量 | 把 | 16/24 | 16/24 | 20/24 | 20124 | 20/24 | 20/24 | 20/24 | 20/24 | 20/24 | 20/24 | ||
电源需求 | KVA□ | 15 | 20 | 20 | 20 | 20 | 30 | 30 | 35 | 35 | 40 | ||
气压需求 | kg/cm2 | ≥6 | ≥6 | ≥6 | ≥6 | ≥6 | ≥6 | ≥6 | ≥6 | ≥6 | ≥6 | ||
Z轴配重方式 | 重锤配重 | 重锤配重 | 重锤配重 | 重锤配重 | 重锤配重 | 重锤配重 | 重锤配重 | 重锤配重 | 重锤配重 | 重锤配重 | |||
整机重量 | kg | 5000 | 5500 | 8000 | 8000 | 8000 | 9000 | 9500 | 13500 | 14500 | 15000 | ||
占地面积(长×宽×高) | mm | 2600×2300×2500 | 2700×2400×2600 | 3200×2700×2750 | 3200×2700×2950 | 3350×2700×2950 | 3600×3300×2850 | 3800×3350×2950 | 4380×3500×3450 | 4660×4000×3600 | 4900×4000×3600 | ||
控制器 | 三菱/FANUC | 三菱/FANUC | 三菱/FANUC | 三菱/FANUC | 三菱/FANUC | 三菱/FANUC | 三菱/FANUC | 三菱/FANUC | 三菱/FANUC | 三菱/FANUC | |||
