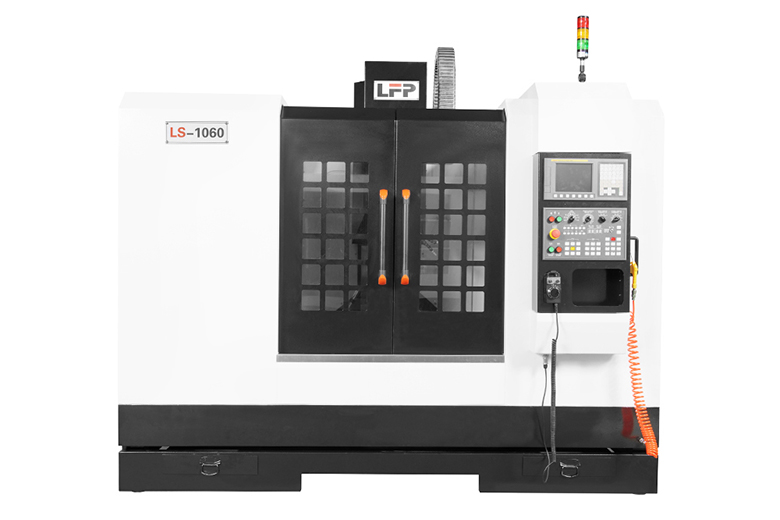

LS-1060硬轨加工中心
★技术亮点:
机身重5T, 三轴配置3kw伺服电机,三轴行程焉800*500*550,

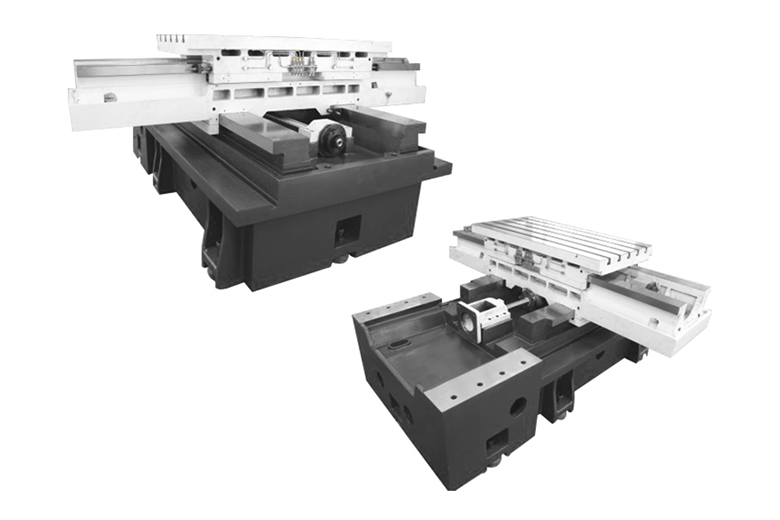

各部铸件均采用箱型结构及加强肋设计,并经先进的有限元素
分析，抗震能力强，不易燮形。
机身重5T, 三轴配置3kw伺服电机,三轴行程焉800*500*550,
各部铸件均采用箱型结构及加强肋设计,并经先进的有限元素
分析，抗震能力强，不易燮形。
★技术亮点:
机身重5T, 三轴配置3kw伺服电机,三轴行程焉800*500*550,
各部铸件均采用箱型结构及加强肋设计,并经先进的有限元素
分析，抗震能力强，不易燮形。
型号机型 | 单位 | LS-650 | LS-850 | LS-850C | LS-860 | LS-1060 | LS-1160 | LS-1270 | LS-1370 | LS-1580 | LS-1690 | LS-1890 | ||||||||||||
工作台工作范围 | mm | 420×800 | 500×1050 | 530×1000 | 500×1050 | 600×1300 | 580×1200 | 700×1360 | 710×1400 | 800×1700 | 900×1800 | 900×2000 | ||||||||||||
三轴行程(X/Y/Z) | mm | 650/4001480 | 800/5001550 | 8001500/700 | 800/6001550 | 1000/600/600 | 110015800/600 | 1200/700/600 | 1300/700/650 | 1500/8001700 | 1600/900/680 | 180019001/680 | ||||||||||||
主轴中心至立导轨距离 | mm | 480 | 550 | 575 | 550 | 655 | 610 | 785 | 785 | 810 | 950 | 950 | ||||||||||||
主轴端面至工作台面距离 | mm | 80-560 | 105-655 | 110-810 | 105-655 | 120-720 | 120-720 | 150-750 | 150-800 | 170-870 | 160-840 | 160-840 | ||||||||||||
工作台T形槽 | 3-18x135 | 5-18x90 | 5-18×90 | 5-18x90 | 5-18×120 | 5-18×120 | 5-18x152.5 | 5-18×152.5 | 5-22×135 | 5-22×165 | 5-22×165 | |||||||||||||
主轴锥孔 | BT40/φ150 | BT40/φ150 | BT40/φ150 | BT40/150 | BT40/φ150 | BT40/φ150 | BT50/155 | BT50/φ155 | BT50/φ155 | BT50/190 | BT50/190 | |||||||||||||
主轴最高转速 | rpm | 8000(10000) | 8000(10000) | 8000(10000) | 8000(10000) | 8000(10000) | 8000(10000) | 8000 | 8000 | 8000 | 8000 | 8000 | ||||||||||||
主轴马达 | kw | 5.5 | 7.5 | 7.5 | 7.5 | 11.0 | 11.0 | 15.0 | 15.0 | 18.5 | 22.0 | 22.0 | ||||||||||||
X-Y-Z轴马达 | kw | 1.5 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | X.Y:4.5/Z:3 | 4.5 | X.Z:4.5/Y:7 | ||||||||||||
X-Y滚珠丝杆直径 | mm | 中32 | φ40 | φ40 | φ40 | φ40 | φ40 | φ50 | φ50 | φ63 | φ55 | 中55 | ||||||||||||
Z滚珠丝杆直径 | mm | φ32 | φ40 | φ40 | φ40 | φ40 | φ40 | φ50 | φ50 | φ50 | φ55 | φ55 | ||||||||||||
X-Y-Z快速移动 | m/min | 12/12/12 | 16/16/12 | 16/16/12 | 16/16/12 | 16/16/12 | 16/16/12 | 16/16/12 | 16/16/12 | 12/12/12 | 12/12/12 | 12/12/12 | ||||||||||||
切削进给率 | mm/min | 1~8000 | 1~8000 | 1~8000 | 1~8000 | 1~8000 | 1~8000 | 1~8000 | 1~8000 | 1~6000 | 1~6000 | 1~6000 | ||||||||||||
定位精度 | mm | ±0.004/300 | ±0.0041300 | ±0.004/300 | ±0.004/300 | ±0.004/300 | ±0.004/300 | ±0.004/300 | ±0.004/300 | ±0.004/300 | ±0.004/300 | ±0.004/300 | ||||||||||||
重复定位精度 | mm | ±0.0025 | ±0.0025 | ±0.0025 | ±0.0025 | ±0.0025 | ±0.0025 | ±0.0025 | ±0.0025 | ±0.0025 | ±0.0025 | ±0.0025 | ||||||||||||
工作台承重 | kg | 600 | 600 | 600 | 600 | 800 | 1000 | 1000 | 1000 | 1500 | 1600 | 1600 | ||||||||||||
机床总重 | T | 4 | 5 | 5.5 | 6 | 8 | 8 | 8.5 | 9 | 12 | 13 | 14 | ||||||||||||
