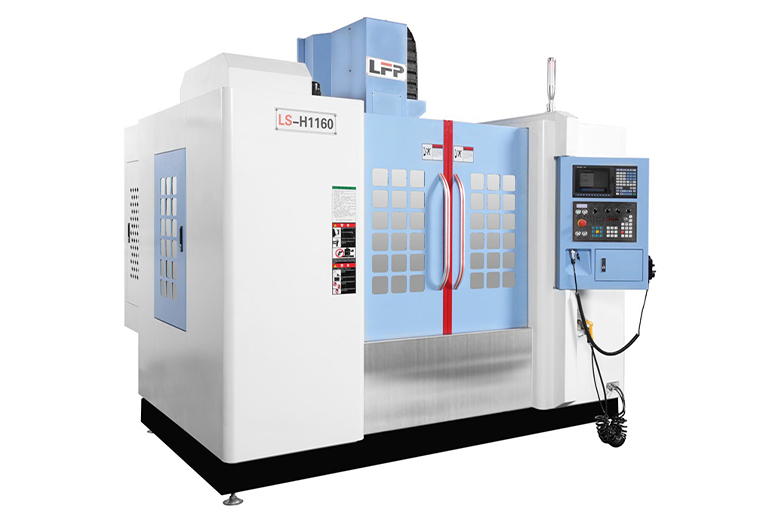

LS-H1160滚柱线轨高速加工中心

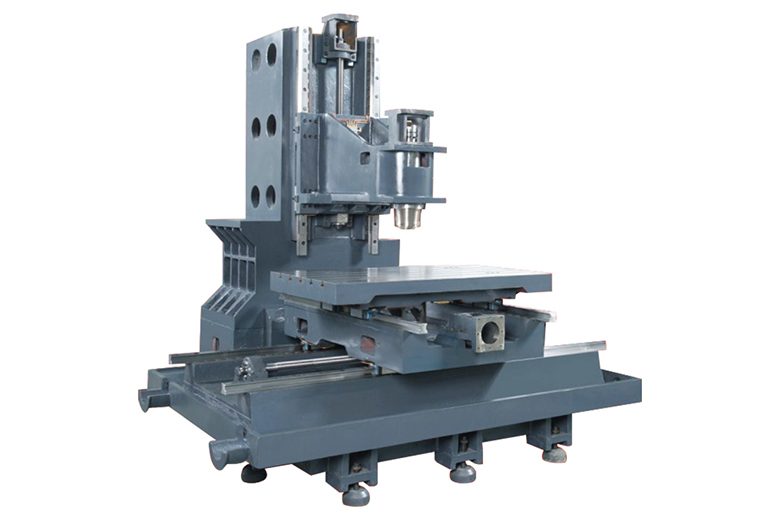

★高刚性、高精度的结构设计

+肋骨式机头设计:内部筋条加粗加大，大幅度加工刚性。

+底座宽式，立柱焉箱型结构体,鞍座加宽加长,重荷全支撑设计, 结构坚实可确保加工时的重负荷。

+多滑块设计,切削时更稳定更有劲。

+一体成型的鞍座，确保快速舆平稳。

★ Z轴滚柱线轨6个滑块重负荷滚柱型线轨,配合大大跨距设计提升Z 轴之刚性舆重切削时的稳定性。

★所有接触面经精密罐花，不加塾块,确保精度经久不燮形。

★刀库支架舆立柱一体蠕造成形，直接受力于底座之上，减少了立柱的燮形，精度更稳定，更可靠。

★采用超高刚性重载型滚柱导轨,承载负荷量大幅提升，加强机床的定位精度、重复精度和刚性，实现低摩擦平滑启动。

下载手册

在线咨询

联系我们

产品描述

★机床特点:

+高刚性进口高速主轴,主轴转速10000/12000/15000转。

+主要铸件均采用高强度，高韧性的米汉纳铸铁经退火消除应力，铸件久不变形。

+超宽大的钢状底座设计,采用对称式支撑设计,有效抵消热应力与切削应力，交叉式的加强肋设计,大幅提升抗弯与抗扭的刚性。

+ Z 轴采用进口超负荷滚柱线轨,标准六个滑块,刚性好，精度高，重切削能力强。 +电脑辅助结构设计与有限元FEM分析，提供最佳的结构设计。

★适用范圉：

+精密模具、精密零件、五金、汽配、航空

产品参数

型号项目		单位	LS-H850	LS-H855	LS-H960	LS-H1160	LS-H1270	LS-H1370
	X轴	mm	800	850	900	1100	1200	1300
行程	Y轴	mm	500	550	600	600	700	700
	乙车由	mm	500	550	500	600	700	700
工作台尺寸		mm	1000×500	1000×550	1000×520	1200×600	1300×700	1400×700
工作台承重		kg	600	600	800	800	1000	1200
工作台T型槽规格			4-18-100	5-18-100	5-18-100	5-18-125	5-18-110	5-18-110
工作台面至主轴鼻端距离		mm	120-570	100-650	150-650	150-750	140-840	150-850
主轴中心至立柱导轨面距离		mm	515	610	630	670	730	730
主轴锥孔规格			BT-40(c150直径)	BT-40	BT-40	BT-40	BT-40	BT-40
主轴转速		rpm/min	10000/12000(直联)	10000/12000	10000/12000	8000/12000	8000/12000	8000/12000
主轴马达功率		kw	7.5	7.5	7.5	1117.5	11/7.5	11/7.5
三轴马达功率(三菱)		kw	21213	212/3	2/2/3	21213	21213	21213
三轴马达功率(FANUC)			β12/β 12/β22	β12/β 12/β22	β12/β 12/β22	β22/β22/β22	β22/β22/β22	β22/β22/β22
三轴快速位移X/Y/Z		m/min	36/36/36	48/48148	36/36/36	30/30/30	30/30/30	30/30/30
三轴切削进给率		mm/min	1-12000	1-12000	1-12000	1-12000	1-12000	1-12000
定位精度		mm	±0.003/300	±0.003/300	±0.003/300	±0.003/300	±0.003/300	±0.003/300
重复精度		mm	±0.0025	±0.0025	±0.0025	±0.0025	±0.0025	±0.0025
刀库换刀型式			圆盘式	圆盘式	圆盘式	圆盘式	圆盘式	圆盘式
刀库容量		pcs	24	24	24	24	24	24
电源需求		KVA	20	20	20	20	20	20
气压需求		kg/cm²	≥6	≥6	≥6	≥6	≥6	≥6
Z轴配重方式			无	无	无	氮气	氮气	氮气
整机重量		kg	5500	5500	6000	7500	9000	10000
占地面积(长×宽×高)		mm	2200×2600×2500	2700×2650×2500	2750×2650×2700	3100×2750×2800	3600×3000×3100	3800×3300×3100
控制器			三菱/FANUC	三菱/FANUC	三菱/FANUC	三菱/FANUC	三菱/FANUC	三菱/FANUC
