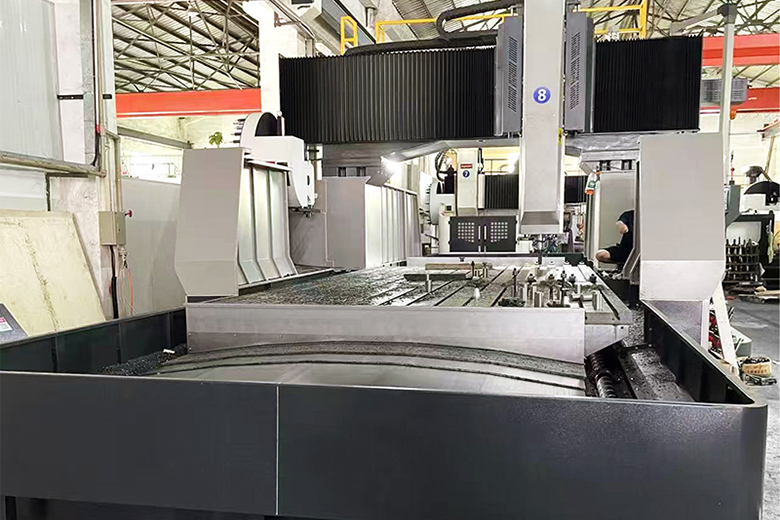

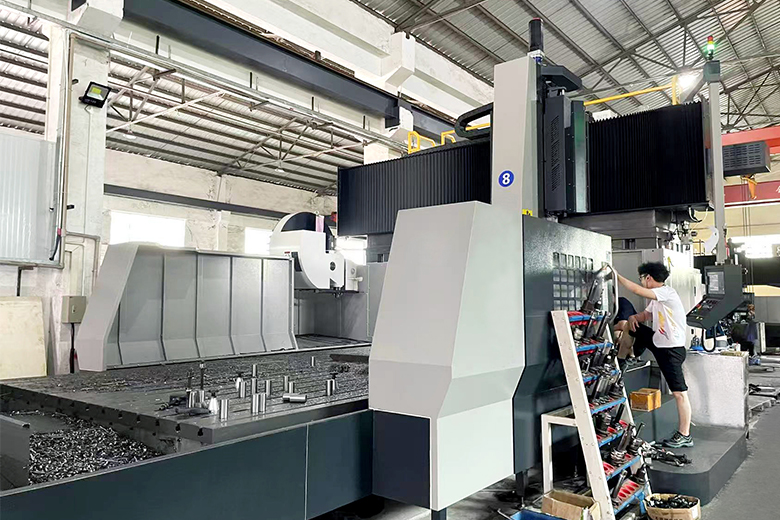

LS-R系列门式龙门加工中心

LS-R系列机床采用重载滚柱直线导轨与滑动导轨的组合配置，在保留了X、Y轴高速度，高精度的线轨配置基础上，搭载了Z轴滑枕全包围四面环抱式硬轨配置，并且对硬轨面进行了加宽、加长升级设计，使机床的重切能力得到显著提高：“两线一硬”的结合，不仅能够满足各种工况下的零件强力切削加工，而且机床性能稳定，精度保持性好。

下载手册

在线咨询

联系我们

产品描述

LS-R系列机床采用重载滚柱直线导轨与滑动导轨的组合配置，在保留了X、Y轴高速度，高精度的线轨配置基础上，搭载了Z轴滑枕全包围四面环抱式硬轨配置，并且对硬轨面进行了加宽、加长升级设计，使机床的重切能力得到显著提高：“两线一硬”的结合，不仅能够满足各种工况下的零件强力切削加工，而且机床性能稳定，精度保持性好。

　　· LS-R系列“两线一硬”支撑配置，承载能力强，提高了机床强力切削能力。

　　· 可配置皮带传动、齿轮头、电主轴，自动直角铣头;

　　· 立柱固定、横梁固定、工作台移动的定梁龙门加工中心;

　　· 适用于高速、高精度加工;

　　· 主要适用于汽车、能源、工程机械、自动化设备、模具等行业的零件加工;

　　· 造型美观大方，操作方便。

产品参数

名称		单位	LS-R1520/1525/1530/1540B/Z	LS-R2030/2040/2050/2060B/Z
加工范围	工作台行程(X轴)	mm	2200/2700/3200/4200	3200/4200/5200/6200
	滑鞍行程(Y轴)	mm	B:2200;Z(五面体，仅1530、1540):2700	B:2700;Z(五面体):3200
	滑枕行程(Z轴)	mm	标配1000;选配1250	标配1000;选配1250
	主轴端面到工作台面距离	mm	标配250-1250;选配250-1500	标配250-1250;选配250-1500
	两立柱之间的距离	mm	1950	2450
工作台	工作台宽度	mm	1500	2000
	工作台长度	mm	2000/2500/3000/4000	3000/4000/5000/6000
	工作台承重	T	6/8/10/13	15/19/22/25
	T型槽宽度	mm	28	28
主轴	主轴锥孔	/	BT50	BT50
	主轴电机功率(额定/最大)	kW	B:15/18.5;Z:15/25	22/35
	转速范围	r/min	5000(Z轴行程1000);4000(Z轴行程1250)	5000(Z轴行程1000);4000(Z轴行程1250)
	输出扭矩(额定/最大)	N.m	B:807/1331;Z:539/897	790/1258
	滑枕截面	mm	400×400(Z轴行程1000);450×450(Z轴行程1250)	400×400(Z轴行程1000);450×450(Z轴行程1250)
驱动	X、Y、Z电机功率	kw	B:3/3/3.Z:7/4/7	6/4/7,X轴行程>5200时9/4/7
刀库	刀具数量	把	24(40)	24(40)
	刀具最大直径/长度/重量	mm/mmvkg	中110/350/15	中110/350/15
	刀具最大直径(邻刀空)	mm	中200	中200
速度	切削进给速度范围	m/min	10/10/10,X轴行程》4200时8/8/8	10/10/10,X轴行程>4200时8/8/8,X轴行程》6200时6/6/6
速度	X、Y、Z轴快移速度	m/min	15/15/15.X轴行程≥4200时10/15/15	15/15/15,X轴行程≥4200时10/15/15
机床精度	定位精度(X/Y/Z)	无光栅	0.030;0.036/0.026(Z:0.027)/0.02	0.030;0.036;0.040;0.045/0.027(Z:0.030)/0.020
	定位精度(X/Y/Z)	有光栅	0.025;0.031/0.021(Z:0.023)/0.016	0.025:0.031;0.036;0.041/0.023{Z:0.025/0.016
	重复定位精度(X/Y/Z)	无光栅	0.019;0.022/0.016/0.013	0.019;0.022;0.025;0.028/0.016(Z:0.019)/0.013
	重复定位精度(X/Y/Z)	有光栅	0.017;0.020/0.014/0.012	0.017;0.020;0.023;0.025/0.014(Z:0.017)/0.012
其它	Z轴配重		氮气平衡	氮气平衡
	数控系统		B:标配FANUCOHMF{5)-PLUS/电机.选配FANUCOHMF(1)PLUS/a电机 Z;FANUCCHMF(1)PLUS/a电机	FANUCO-MF(1)-PLUS/a电机
	机床电气总容量	KVA	50	60
	机床外观尺寸	mm	7676;102415576(Z:6134)5600(Z轴选配时6300)	7766;10238;12384;146506134(Z:6634) 5600(Z轴选配时6300)
