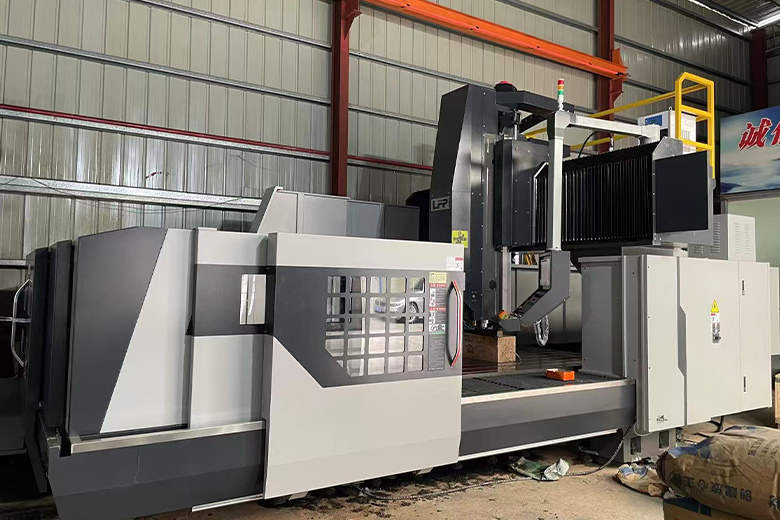

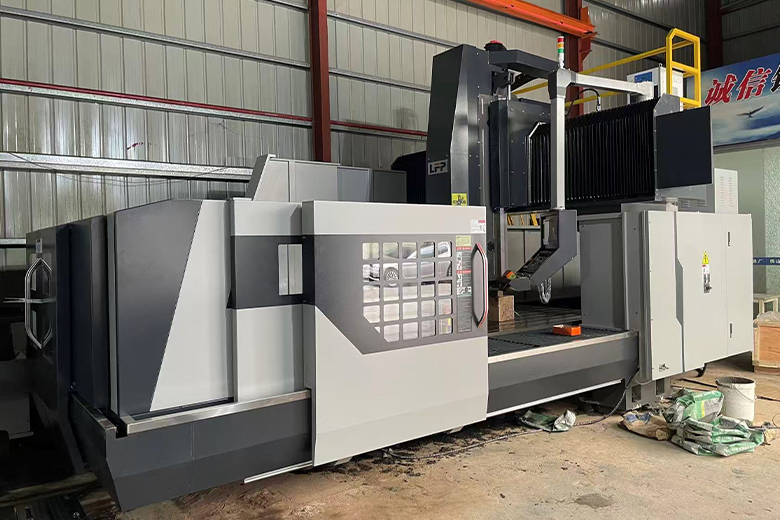

LS-V系列门式龙门加工中心
力尚精机LS-V系列龙门加工中心的三轴支撑面均采用重载滚柱直线导轨，后期易维护，摩擦阻力小，运动部件响应快，低速无爬行，具有极好的动、静态性能，特别适合干各种要求高负载、高刚性、高精度设备的复杂零件加工。
力尚精机LS-V系列龙门加工中心的三轴支撑面均采用重载滚柱直线导轨，后期易维护，摩擦阻力小，运动部件响应快，低速无爬行，具有极好的动、静态性能，特别适合干各种要求高负载、高刚性、高精度设备的复杂零件加工。
产品特性
· LS-V系列为三线轨结构、动态响应速度快，精度高，无爬行;
· 可配置皮带传动、齿轮头、电主轴，自动直角铣头;
· 立柱固定、横梁固定、工作台移动的定梁龙门加工中心;
· 适用于高速、高精度加工;
· 主要适用于汽车、能源、工程机械、自动化设备、模具等行业的零件加工;
· 造型美观大方，操作方便。
名称 | 单位 | LS-V1018A/B/C | LS-V1220/G-V1225/1230A/B/C | |
加工范围 | 工作台行程(X轴) | mm | 1800 | 2150/2650/3200 |
滑鞍行程(Y轴) | mm | 1100+100(换刀行程) | 1500+25(换刀行程) | |
滑枕行程(Z轴) | mm | 800 | 800 | |
主轴端面到工作台面距离 | mm | 100~900 | 100~900 | |
有效门宽 | mm | 1200 | 1600 | |
工作台 | 工作台尺寸 | mm | 1800×1000 | 2000×1250/2500×1250/3000×1250 |
工作台承重 | kg | 3000 | 4000/5000/6000 | |
T型槽宽度 | mm | 22 | 22 | |
主轴 | 主轴锥孔 | / | A,B:BT50;C:标配BBT40,选配HSK-63A | A,B:BT50;C:标配BBT40,选配HSK-63A |
主轴电机功率 | kW | A,B:15/18.5;C:15/26 | AB:15/18.5;C:15/26 | |
转速范围 | r/min | A(φ210皮带主轴):6000;B(全齿轮传动):6000; C(电主轴):标配15000,选配18000 | A{p210皮带主轴):6000;B(全齿轮传动):6000; C(电主轴):标配15000,选配18000 | |
输出扭矩额度/最大) | N.m | A:190/314;B:286/472;C:45.7/125 | A:190/314;B:286/472;C:45.7/125 | |
驱动 | 电机功率 | kW | 3.0/3.0/3.0(堵转扭矩36N.m) | |
(选配) 刀库 | 刀具数量 | 把 | 24 | |
刀具最大直径/长度/重量 | mmmmkg | φ105/350/15 | ||
刀具最大直径(邻刀空) | mm | Φ200 | ||
速度 | 切削进给速度范围 | mm/min | 10000/10000/10000 | |
X、Y、Z轴快移速度 | mm/min | 20000/20000/16000 | ||
机床精度 | 定位精度(X/Y/Z) | 无光栅 | 0.02/0.015/0.015 | 0.02(0.02/0.025)/0.015/0.015 |
有光栅 | 0.015/0.012/0.012 | 0.015{0.015/0.018]/0.012/0.012 | ||
重复定位精度(X/Y/Z) | 无光栅 | 0.01/0.008/0.008 | 0.01[0.011/0.015]/0.008/0.008 | |
有光栅 | 0.008/0.007/0.007 | 0.008(0.009/0.011)/0.007/0.007 | ||
其它 | Z轴配重 | 氦气平衡 | ||
数控系统 | 标配FANUCO-MF(5)-PLUS;选配FANUCOL-MF(1)PLUS;Mitsubishi M80;SIEMENS828D | |||
机床电气总容量 | KVA | 40 | ||
机床外观尺寸(长*宽*高) | mm | 4500*3900*4100 | 5000/6000/7500*4500*4100 | |
名称 | 单位 | LS-V1520/1525/1530/1540 AVB/C/Z | LS-V2030/2040/2050/2060A/B/C/Z | |
加工范围 | 工作台行程(X轴) | mm | 2200/2700/3200/4200 | 3200/4200/5200/6200 |
滑鞍行程(Y轴) | mm | A/B/C:2200;Z(五面体，仅1530、1540);2700 | A/B/C:2700;Z(五面体):3200 | |
滑枕行程(Z轴) | mm | 标配1000;选配1250 | 标配1000;选配1250 | |
主轴端面到工作台面距离 | mm | 标配250-1250;选配250-1500 | 标配250-1250;选配250-1500 | |
两立柱之间的距离 | mm | 1950 | 2450 | |
工作台 | 工作台宽度 | mm | 1500 | 2000 |
工作台长度 | mm | 2000/2500/3000/4000 | 3000/40X0/5000/6000 | |
工作台承重 | T | 6/8/10/13 | 15/19/22/25 | |
T型槽宽度 | mm | 28 | 28 | |
主轴 | 主轴锥孔 | / | A/B/Z;BT50;C:标配BBT40,选配HSK-A100、BT50 | A/B/Z:BT50;C:标配BT50、选配HSK-A100;BBT40 |
主轴电机功率(颧定/最大) | kw | A/B:15/18.5;C:标配15/26,选配22/37、26/45;Z:15/25 | A/B/Z:22/35;C:标配26/45;选配22/37;15/26 | |
转速范围 | r/min | A:6000;B/Z:6000 C:标配100-15000、选配100-12000、80-10000 | A:6000;B/Z:6000 C:标配80-10000,选配100-12000、100-15000 | |
输出扭矩(额定/最大) |
N.m | A:190/314;B:807/1331 C:标配45.7/125,选配159/326、305/623;Z:539/897 | A:186/297;B/L790/1258 C:标配305/623;选配159/326、45.7125 | |
滑枕截面 | mm | 420x420 | 420x420 | |
驱动 | X、Y、Z电机功率 | kw | A/B/C:3/3/3,Z:7/4/7 | 6/4/7,X轴行程>5200时9/4/7 |
刀库 | 刀具数量 | 把 | 24(40) | 24(40) |
刀具最大直径/长度/重量 | mm/mmkg | 中110/350/15 | 中110/350/15 | |
刀具最大直径(邻刀空) | mm | 中200 | 中200 | |
速度 | 切削进给速度范围 | m/min | 10/10/10.X轴行程≥4200时8/8/8 | 10/10/10,X轴行程≥4200时8/8/8,X轴行程>6200时6/6/6 |
X、Y、Z轴快移速度 | m/min | 15/15/15.X轴行程≥4200时10/15/15 | 15/15/15当X轴行程》4200时10/15/15 | |
机床精度 |
定位精度(X/Y/Z) | 无光栅 | 0.026;0.027;0.030;0.036/0.026 (Z:0.027)/0.02 | 0.030;0.036:0.040;0.045/0.027 (Z:0.030)/0.020 |
有光栅 | 0.021;0.023;0.025;0.031/0.021 (Z:0.023)/0.016 | 0.025;0.031:0.036;0.041/0.023[Z:0.025]/0.016 | ||
重复定位精度(X/Y/Z) | 无光栅 | 0.016;0.016;0.019;0.022/0.016/0.013 | 0.019;0.022;0.025;0.028/0.016(Z:0.019)/0.013 | |
有光栅 | 0.014;0.014:0.017;0.020/0.014/0.012 | 0.017;0.020;0.023;0.025/0.014(Z:0.017)/0.012 | ||
其它 | Z轴配重 | 氮气平衡 | 氦气平衡 | |
数控系统 | A/B/C:标配FANUCO-MF(5)PLUS/β电机， 选配FANUCOH-MF(1)-PLUS/a电机； Z;FANUCQ-MF(1)-PLUS/a电机 |
FANUCO-MF(1)-PLUS/a电机 | ||
机床电气总容量 | KVA | 50 | 60 | |
机床外观尺寸 | mm | 6406;6689;7676;10241*5576(Z:6134) *5200(Z轴选配时5900) | 7766;10238;12384;14650*6134(Z:6634)* 5200(Z轴选配时5900) | |
