LS85-SD5系列五轴型材加工中心
1.该机型采用高床身结构,有效防护水屑飞溅到设备外部,同时有效保护导轨、丝杆等重要零件,提高设备寿命及可靠性;
2.1800、2500机型标配三轴丝杆,满足更高加工精度的需求,快移速度达50m/min,设备动态性能更优越,加速度更高;
3.工作台底部设计大斜面排屑,清理及排屑更方便;
4.主要应用于:汽车、轨道交通、机械制造等行业的铝、钢型材加工。


1.该机型采用高床身结构,有效防护水屑飞溅到设备外部,同时有效保护导轨、丝杆等重要零件,提高设备寿命及可靠性;
2.1800、2500机型标配三轴丝杆,满足更高加工精度的需求,快移速度达50m/min,设备动态性能更优越,加速度更高;
3.工作台底部设计大斜面排屑,清理及排屑更方便;
4.主要应用于:汽车、轨道交通、机械制造等行业的铝、钢型材加工。
产品特点:
1.该机型采用高床身结构,有效防护水屑飞溅到设备外部,同时有效保护导轨、丝杆等重要零件,提高设备寿命及可靠性;
2.1800、2500机型标配三轴丝杆,满足更高加工精度的需求,快移速度达50m/min,设备动态性能更优越,加速度更高;
3.工作台底部设计大斜面排屑,清理及排屑更方便;
应用领域:
汽车、轨道交通、机械制造等行业的铝、钢型材加工。

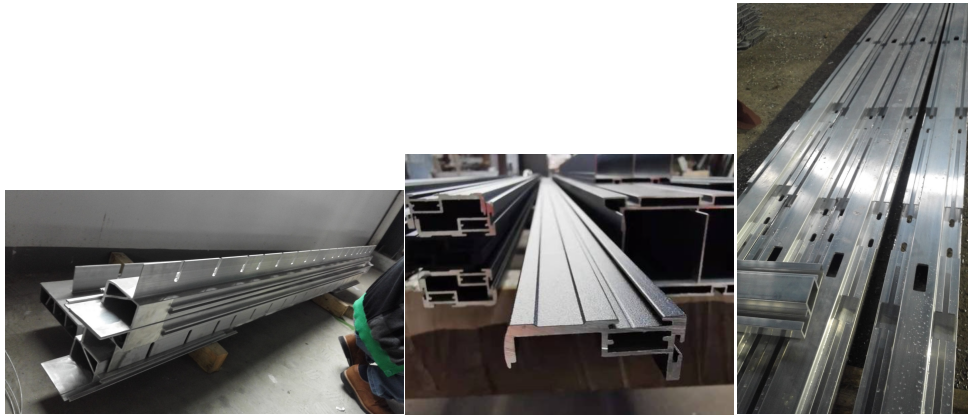

加工案例:
参数表 - LS85-SD5  | |||||
行程  | 单位  | LS85-18-SD5  | LS85-25-SD5  | LS85-45-SD5  | LS85-65-SD5  |
X 轴  | mm  | 1800  | 2500  | 4500  | 6500  |
Y 轴  | mm  | 850  | 850  | 850  | 850  |
Z 轴  | mm  | 700  | 700  | 700  | 700  |
A 轴  | /  | ±360°  | ±360°  | ±360°  | ±360°  |
B 轴  | /  | ±90°  | ±90°  | ±90°  | ±90°  |
主轴  | |||||
主轴转速  | rpm  | 12000  | 12000  | 12000  | 12000  |
主轴锥孔  | /  | HSK A63  | HSK A63  | HSK A63  | HSK A63  |
刀库  | |||||
刀库形式  | /  | 圆盘式 Disc type  | 圆盘式 Disc type  | 圆盘式 Disc type  | 圆盘式 Disc type  |
刀库容量  | pcs  | 24  | 24  | 24  | 24  |
换刀时间(刀对刀)  | sec  | 2  | 2  | 2  | 2  |
移动速度  | |||||
X轴移动  | m/min  | 50  | 50  | 50  | 50  |
Y轴移动  | m/min  | 36  | 36  | 36  | 36  |
Z轴移动  | m/min  | 36  | 36  | 36  | 36  |
X/Y/Z进给速度  | mm/min  | 15000  | 15000  | 15000  | 15000  |
马达功率  | 系统  | SIEMENS  | SIEMENS  | SIEMENS  | SIEMENS  |
主轴功率  | KW  | 20/22.3  | 20/22.3  | 20/22.3  | 20/22.3  |
X/Y/Z驱动马达  | KW  | 5.5/3.5/5.5  | 5.5/3.5/5.5  | 5.5/3.5/5.5  | 5.5/3.5/5.5  |
润滑冷却系统  | |||||
丝杆润滑  | 自动润滑 Automatic  | ||||
切削冷却  | 喷水冷却 Water cooling  | ||||
精确度  | |||||
X轴定位精度  | mm  | 0.02(光栅0.01)  | 0.02(光栅0.01)  | 0.02(光栅0.01)  | 0.02(光栅0.01)  |
Y/Z轴定位精度  | mm  | 0.015  | 0.015  | 0.015  | 0.015  |
重复定位精度  | mm  | 0.01  | 0.01  | 0.01  | 0.01  |
机械规格  | |||||
气压需求  | kg/cm²  | 6  | 6  | 6  | 6  |
高度  | mm  | 3800  | 3800  | 3800  | 3800  |
占地面积  | mm  | 4100×4470  | 4900×4470  | 6900×4470  | 9000×4470  |
重量  | T  | 9  | 11.3  | 13.3  | 15.3  |
*注:本公司产品不断改进,上述资料若有变更,恕不另行通知,以技术文件为准
